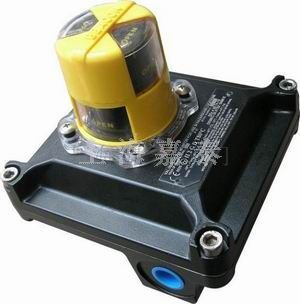

BF系列閥門限位開關箱
詳細說明
BF系列防爆限位開關
| BF系列閥門限位開關箱是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。 | |
| 技術要求 防爆標志： 防護等級： 觸點容量： 環境溫度： 直線行程： 位置指示： |
ExdⅡBT4（隔爆型） Ip65 6A/24VDC（直流） 10A/220VAC（交流） -35℃～+70℃ 2-G1/2″ 0°～ 90°角行程 0°～ 180°（可調） 10～ 100mm（直行程） 特殊可定制 開—黃，關—紅 152×152×146mm 約2.1Kg |
工作原理
VLS系列閥門限位開關箱檢測的閥位轉角位移，通過同軸連接件或反饋桿使傳動軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。
安裝及使用
一、讓閥門走到關的位置，調節紅色凸輪，使
“關”開關有信號輸出。
二、讓閥門走到開的位置，調節黃色凸輪，使
“開”開關有信號輸出。
三、讓閥門來回走幾次，確定限位開關信號通
斷可靠。
安裝及使用
※必須斷電后開蓋。
※隔爆型引入電纜護套外徑Φ7～8mm，擰緊壓緊螺母，使密封圈內徑抱緊電纜的護套。
※不用的電纜引入裝置必須堵封。
※用戶安裝使用和維護防爆限位開關時，必須遵守GB50058-92《爆炸和火災危險環境電力裝置設計規范》和GB3836.15-2000防爆標準的規定。
