防爆氣動球閥

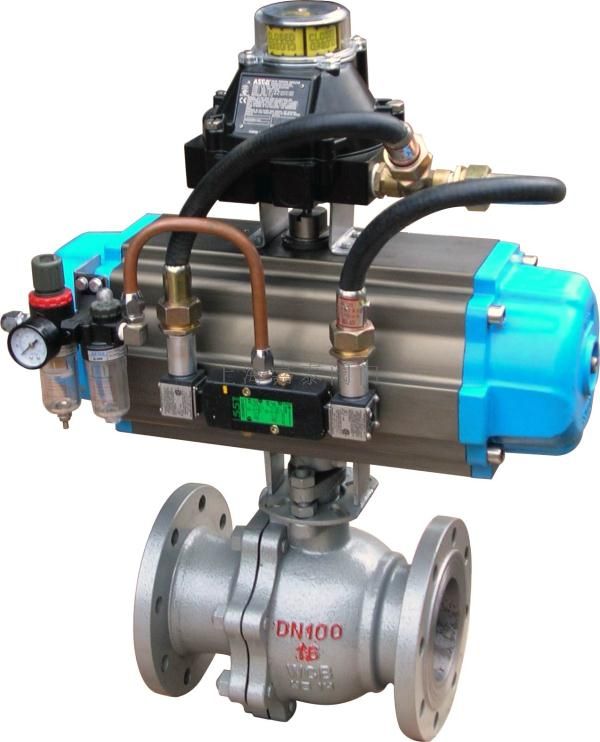

防爆氣動球閥,防爆球閥專業生產廠家嘉閥閥門多年專業生產氣動帶手動防爆球閥,防爆氣動球閥技術,品質保證,質量上乘,歡迎來電咨詢產品價格價格、洽談合作！ 　　氣動帶手動防爆球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保可靠密封。氣動帶手動防爆球閥介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現遙控及調節功能。   氣動帶手動防爆球閥產品型號/技術參數： 閥類 傳動方式 連結形式 結構形式 密封面 公稱壓力（MPa） 閥體材料 球閥 6-氣動 6s-氣動帶手動 法蘭式 浮動球直通 F-氟塑料 H-合金鋼 PPL 1.6 2.5 4.0 6.4 按表內閥體 材料代號 公稱通徑DN（mm） 15-250 材料\\\\材料代號 C P R 主 要 零 件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 球板 WCB 1Cr18Ni9Ti 1Cr18Ni12MoTi 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi 密封圈 增強聚四氟乙烯 對位聚笨 填料 聚四氟乙烯 柔性石墨 適 用 工 況 適用介質 水、蒸汽、油品 硝酸類 醋酸類 適用溫度 -28℃～300℃ 控制型式 雙作用/單作用 作用型式 切斷/調節 輸入信號 電信號：0～10mA、-4～10mA 氣信號20～100kPa 回信電壓 AC220V/DC24V 工作介質 凈化壓縮壓氣 執行器 型號 GT系列、AW系列、 氣源壓力 0.4～0.7MPa   氣動防爆球閥安裝尺寸表： 公稱通徑DN（mm） 尺 寸 執行器型號 1.6MPa 2.5MPa H 4.0MPa L D D1 B Z-D L D D1 B Z-D L D D1 B Z-D H 15 130 95 65 14 4-14 130 95 65 16 4-14 200 130 95 65 16 4-14 200 可選配GTD/GTE、 AW/AWS、 系列執行器 20 140 105 75 14 4-14 130 105 75 16 4-14 204 140 105 75 16 4-14 204 25 150 115 85 14 4-14 140 115 85 16 4-14 215 150 115 85 16 4-14 210 32 165 135 100 16 4-18 165 135 100 18 4-18 240 180 135 100 18 4-18 240 40 180 145 110 16 4-18 165 145 110 18 4-18 264 200 145 110 18 4-18 264 50 200 160 125 16 4-18 203 160 125 20 4-18 274 220 160 125 20 4-18 360 65 220 180 145 18 4-18 222 180 145 22 8-18 379 250 180 145 22 8-18 390 80 250 195 160 20 8-18 241 195 160 22 8-18 389 280 195 160 22 8-18 450 100 280 215 180 20 8-18 305 230 190 24 8-23 416 320 230 190 24 8-23 480 125 320 245 210 22 8-18 356 270 220 28 8-25 542 400 270 220 28 8-25 650 150 360 280 240 24 8-23 394 300 250 30 8-25 572 400 300 250 30 8-25 670 200 400 335 295 26 12-23 457 360 310 34 12-25 600 550 375 320 38 12-30 720
