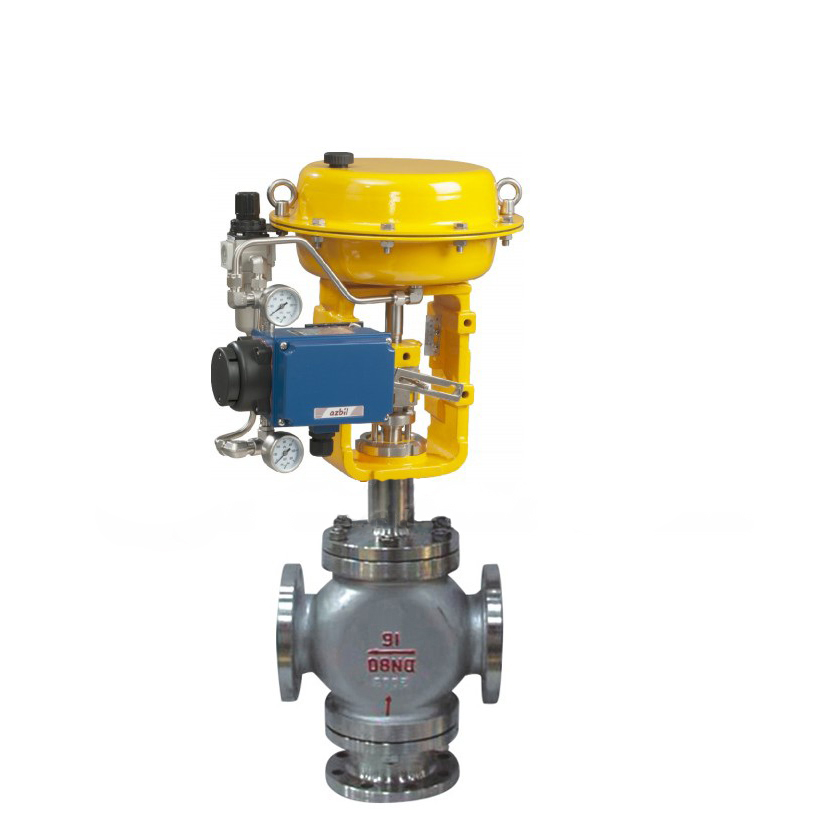

ZX型新系列氣動薄膜三通調節閥
ZX型新系列氣動調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。 公稱通徑 DN (mm) 25 32 40 50 65 80 100 125 150 200 額定流量 系數 (KV) 合流 8.5 13 21 34 53 85 135 210 340 535 分流 8.5 13 21 34 53 85 135 210 340 535 可用合流結構替代 額定行程 L (mm) 16 25 40 60 膜片有效面積 Ae (c m 2 ) 280 400 600 1000 公稱壓力 PN (MPa) 1.6 4.0 6.4 固有流量特性 直線、拋物線 固有可調比 R 30 工作溫度 t( ℃ ) 普通型：鑄鐵 -20 ~ 200 鑄鋼 -40~250 鑄不銹鋼 -60 ~ 250 散熱型：鑄鋼 -40 ~ 450 鑄不銹鋼 -60~450 兩種介質溫度差 t( ℃ ) 鑄鐵≤ 150 鑄鋼、鑄不銹鋼≤ 200 信號范圍 Pr(kPa) 40~200 氣源壓力 Ps(MPa) 0.14~0.4 允許泄漏量 10 -4 X 閥額定容量 允許壓差△ P(MPa) 0.86 0.75 0.48 0.31 0.27 0.18 0.11 0.12 0.09 0.05 公稱通徑 25 32 40 50 65 80 100 125 150 200 A 282 306 306 306 394 394 394 498 498 498 H 1 PN16 121 130 140 153 178 190 200 260 320 360 PN40 130 140 150 160 185 200 220 280 320 380 PN64 160 170 180 200 230 250 282 310 430 480 H 普通型 PN16 PN40 490 480 540 580 710 730 750 895 1005 1045 PN64 560 561 596 630 760 798 876 892 1200 1263 高溫型 600 615 650 670 850 870 900 1040 1330 1370 重量 (kg) 普通型 PN16 PN40 21 23 33 36 64 72 92 155 193 286 PN64 25 28 40 45 74 85 112 180 243 336 高溫型 重量增加 (5-10) ％
本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。
產品特點:
·流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。
閥體材質:
閥體、閥蓋：HT200 ZG230~450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60si2Mn
膜 蓋：A3
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片
*本產品性能指標貫徹GB/T4213-92標準
